什么是PROFINET?

  Profinet协议是基于工业以太网的一种工厂自动化的通信标准。它包括了诸如图尔克的多协议I/O模块系统和控制器,以及带Profinet主控制器之间的整个数据交换。从这个功能角度来看,Profinet被认为是Profibus现场总线协议的继任者。

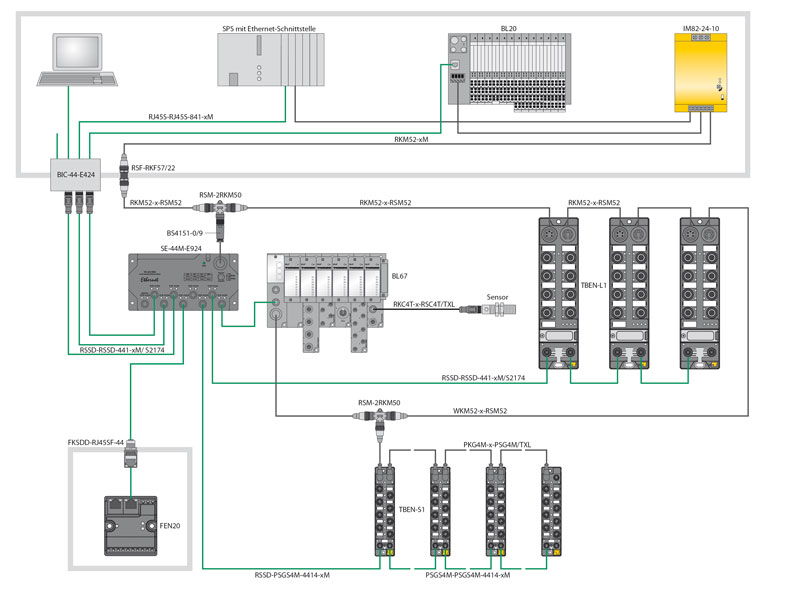

图尔克PROFINET 系统概览 (点击放大)

系统概览 (左图) 帮助您了解网络架构和各类I/O及网络组件。

系统概述提供了网络体系结构和不同的I/O和网络组件的初步印象。连接可以通过线性、星形和树形结构实现,也可以通过冗余环拓扑(MRP)实现。

过程自动化集成

  化工和制药厂必须尽其所能地保护工厂不受停机影响,因此对I/O系统提出了特殊的要求。工厂的许多地区都存在爆炸的危险,连续生产过程的中断可能造成巨大的经济损失。为了防止这种情况的发生,现场的控制器和I/O模块通常是冗余设计的,即如果设备或连接失败,则启动备份解决方案。

  Profinet系统冗余
  为一个带有系统冗余的新Profinet标准,为流程自动化行业的公司提供了更大的投资安全性。

如果控制器和现场设备仅通过一个连接(S1)通信,则不会实现冗余。但是,如果Profinet设备支持与主控制器的通信关系,并通过这个连接支持主控制器的备份,则将其分类为S2。这是最常用的系统冗余形式。如果主控制器失败,物理备用双机将被激活。

系统冗余类型

四种类型的Profinet系统冗余(点击放大)

  来自Turck的I/O设备已经可以维护到两个独立控制器的所需逻辑双重连接。因此,TBEN-L5-8IOL是首个具有IP67保护的IO-Link主模块,支持Profinet S2系统冗余。

  只有在R1或R2系统冗余的情况下才能实现可用性最大化。这涉及在冗余通信接口的现场设备上的附加实现,并与远程I/O一起使用。R2及其四路连接代表了复杂性的高级别。

智能结合IO-Link

Profinet系统冗余扩展现在使工业以太网的优点也可以用于流程工业。Turck更进一步,在高可用性系统中集成了IO-Link。概述显示了系统架构可能的样子

Profinet系统冗余和IO-Link

高可用性:Profinet系统冗余和IO-Link(点击放大)

没有什么能阻挡智能现场设备的端到端数字连接,比如位置指示器、阀块、传感器或I/O集线器。在安装时间方面,IO-Link是高效和直接的,因为数据和电源是通过一根未屏蔽的标准电缆传输的。
