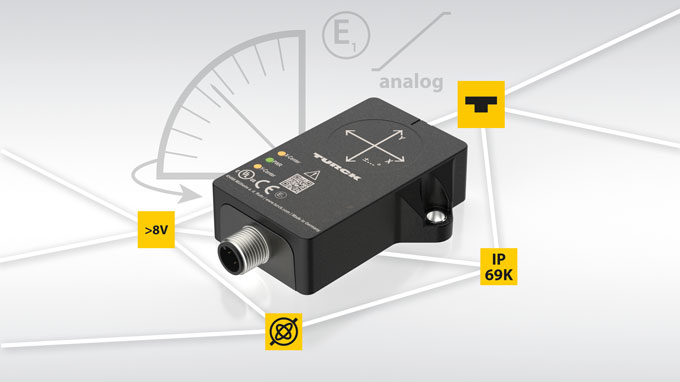

图尔克QR20 模拟量倾角传感器采用传感器融合陀螺仪进行动态测量，并可从 8V DC 开始的移动车辆电气系统中运行。
用于12V车载电源系统的模拟量倾角传感器
图尔克QR20 传感器工作电压为 8V DC 或更高，传感器融合陀螺仪进行动态测量，并且可以承受 200 g 的冲击
图尔克扩展其 QR20 倾角传感器系列，新增支持移动设备功能的模拟量版本。这些传感器的工作电压低至 8 V DC，并且符合汽车电磁兼容性（EMC）要求。因此，它们能够在移动作业机械的 12V 车载电气系统中提供符合规格的倾角数据。动态版本融合了 MEMS 加速度计和陀螺仪信号，即使在振动、冲击和剧烈加速情况下也能快速、精准地输出角度。静态版本则仅根据加速度进行测量。图尔克提供了两种测量原理的选择：单轴版本可测量 360°，双轴版本可测量 ±85°
电气和机械设计适用于车辆
QR20 外壳可承受高达 200 g 的冲击，工作温度范围为 -40 到 85 °C。它采用半透明设计，使显示无需 LED 镜片即可工作，同时消除了潜在的潮气进入点。传感器的防护等级达到 IP66、IP67、IP68 和 IP69K。对于特别恶劣的应用，还可以选配 GUARD-QR20 保护外壳。在电气性能方面，该设备按 ISO 11452-2 标准对干扰的抗性为 100 V/m，按 ISO 11452-4 标准为 200 mA。它可承受 ISO 7637-2 4 级的传导干扰以及 ISO 16750-2 的负载突降事件，并具有 E1 型认证。
通过IODD设置模拟输出和测量范围
用户可以通过 TURCK 自动化套件（TAS）中的 IODD 参数设置选择输出类型：4 到 20 mA、0 到 20 mA、0.1 到 4.9 V、0 到 5 V、0.5 到 4.5 V 或 0 到 10 V。每个轴的测量范围、滤波器和中心点也可以设置，也可以通过输入角度或者采用当前角度位置来设置。如果没有软件，也可以通过在引脚 5 和引脚 1 之间连接跳线来激活 Easy Teach 功能；专利的水平仪功能可以直接在设备上显示校准情况
关键功能
- 直流供电电压低至 8 V，可在 12 V 汽车电气系统中符合规格要求地运行
- 融合加速度计和陀螺仪信号，实现快速、抗干扰的角度测量
- 六个可通过IODD配置的模拟输出，便于灵活集成到控制系统中
- 200 g抗冲击能力、IP69K防护等级以及-40至+85 °C的工作温度范围，适用于恶劣的机械环境
- 符合ISO 11452标准的E1型式认证和EMC测试等级，适用于汽车应用
相关内容
您的获益
- 适用于12/24伏车载电气系统
- 即使在振动和扰动加速下，通过传感器融合也能提供精确的倾角值
- 借助水平仪功能、中心点教学和TAS，实现快速设置
- 通过IODD参数化，一个传感器类型即可支持六个模拟信号
