磁力搅拌器搅拌头转速的测量

配有2个霍尔探头的磁感应传感器检测不锈钢组件制造商Armaturenwerk Hötensleben GmbH的磁力搅拌器的速度和旋转方向。

总部位于德国萨克森 – 安哈尔特州Hötensleben的Armaturenwerk Hötensleben GmbH (AWH) 公司正在寻找一种测量各种尺寸的VPureMix系列磁力搅拌器速度的解决方案。图克为此专门研制了一种磁感应传感器，可以通过容器的不锈钢壁测量搅拌头的精确速度。由于安装了两个霍尔探头，传感器单元还可以检测混合头的旋转方向。因此，只要一个AWH型传感器，就能提高所有VPureMix搅拌器的工艺安全性。

该磁力搅拌器专为优化过程安全和无菌而设计，尤其适用于制药、生物技术和食品行业。用户可以使用该仪器柔和且高效地混匀或悬浮液体介质，利用它们换热或平衡浓度。

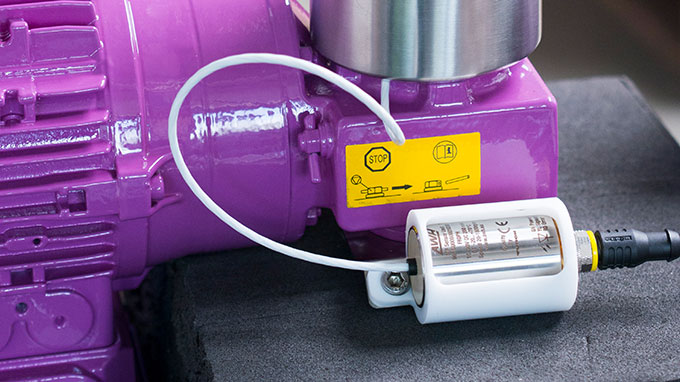

2个霍尔探头集成在小型传感器外壳中
磁场传感器使得搅拌头测量成为现实
得益于特殊的形状和全封装设计，该小型传感器装置可以确保正确的安装固定
全新模拟量模块尤为灵活，可支持不同类型的输入信号
“所有操作只需2 到3 次鼠标单击即可完成。”——Anja Hauffe, Armaturenwerk Hötensleben GmbH

搅拌头的磁耦合效应确保容器和产品的完整性

驱动装置的永磁铁与搅拌头形成了磁性耦合。这种耦合力非常强大，以至于搅拌头可以透过容器壁产生高达490转/分的旋转速度。为了安装搅拌器，容器板必须焊接在底部。借助驱动装置与搅拌头的磁性耦合，可以保障容器的完整性，不受搅拌过程影响。因此，它不像使用轴衬套的常规搅拌器那样，出现任何细菌和污染的这类问题。仅仅只有搅拌头和陶瓷轴承接触。它们经过特殊设计和制造，可以轻松进行无残留清洁。

同时检测速度和旋转方向

图尔克开发了配有独立信号处理器的传感器。因此，实际的传感器头部可以设计得非常紧凑，以便集成在搅拌头支架的上边缘。传感器头部带有2个感应面，即所谓的霍尔探头，负责根据随时间变化的内部信号偏差来测量磁场。这使其不仅可以测量速度，还可测量旋转方向。该传感器配置了用于设置旋转方向的参数。若其检测到旋转方向相反，则表示发生故障。然后，处理单元上的LED会显示红色，且根据用户设置不同，控制器同样会发出警告。

通过速度和旋转方向监测实现过程安全

并非所有客户都要求速度和旋转方向测量这样的额外信息。但是，这2个变量的测量可以提高特殊领域以及危险工厂区域的生产安全。尤其制药和生物技术行业，每个过程的数据无误记录、存储和存档都有严格要求。速度不正确可能很快导致产量降低以及重大财产损失。未检测到搅拌头错误旋转方向会危及磁力搅拌器本身，并且在爆炸危险区域甚至会因摩擦引起的静电放电导致爆炸。

规避不正确的安装

该传感器的设计融合了图尔克制造坚固IP67产品的丰富经验以及其在电子封装领域的专业知识。图尔克还专门设计了注塑装置，传感器头使用特殊塑料制成。该磁场传感器必须永久且精确地固定在与磁场成特定角度的位置。这主要通过以下两点来确保：首先是特殊的封装；其次是传感器装置的特殊设计，使其仅可正确插在搅拌头支架的槽中。该设计还可防止传感器移动。而其他制造商的传感器位置则不固定，可能会因振动而移动，从而产生不正确的信号和故障信息。

一款传感器适合所有磁力搅拌器

AWH的VPureMix磁力搅拌器共有9种规格，其驱动装置和搅拌头上装有不同数量的磁铁。若客户订购搅拌器，则AWH可通过IO-Link配置传感器。然而，终端客户是无法访问IO-Link接口的。“利用一款传感器即可覆盖所有规格的产品，这真的非常实用。用于设置传感器的软件也同样简单。使用下拉菜单可以选择相关的搅拌器规格。其他参数则通过保存的数据集自动应用。所有操作只需2到3次鼠标单击即可完成。”Hauffe解释道，“甚至传感器的安装也让我印象深刻。独立的传感器装置不会被损坏，而且与其他制造商不同，处理单元由不锈钢制成，而不是塑料。”
