RFID Bus Mode模式确保锂离子电池的质量

Bus Mode模式同时实现高数据传输率和低读取位置成本

随着目前新能源汽车（NEV）市场的快速增长，对锂离子电池的需求也在不断提升。电池生产的自动化水平直接对电池的质量造成影响。制造商使用RFID技术来监测电池生产并记录电池质量测试。

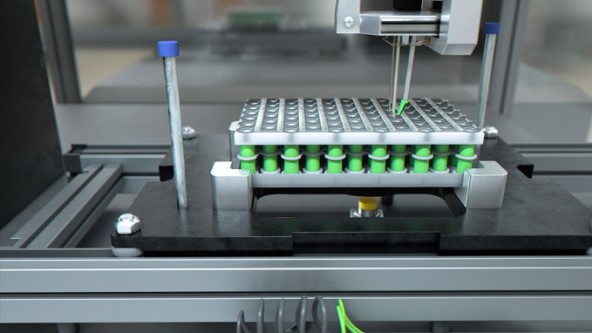

当将电池单体组装成电池模块时，电池单体被焊接在将它们连接在一起的铝条上。焊点的质量对于确保最终电池的质量至关重要。因此，整个模块在焊接后都要进行测试。测试的结果直接写入模块产品载体下方的载码体中。生产线总共包括大约35个读写位置。

由于读写头数量非常多，使用标准RFID系统的成本将非常高。通过IO-Link连接RFID日益成为替代选择，但由于其带宽低，因此速度非常慢。

我们建议使用图尔克的高频Bus Mode模式。最多可将32个读写设备串联到单个接口的RFID端口上，从而有效降低每个读写位置的单位成本。由于总线运行提供了较高的带宽，生产线可以维持其最初速度。另一大优势是每个读写头都可以读取这些生产线使用的EPROM和FRAM载码体。

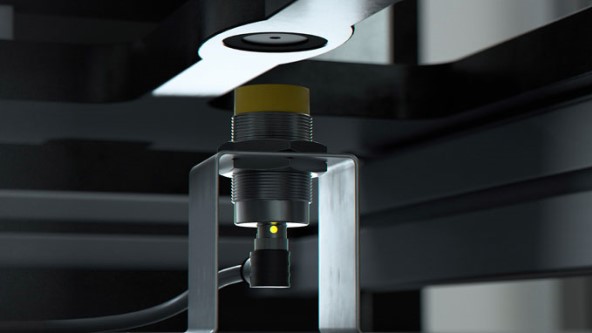

载码体读取由电感式传感器触发。如果不同读写头的空气接口中同时存在多个载码体，则PLC会创建缓存，从而使不同的读写头依次执行命令。触发传感器也有助于检测错误：若读写头无法在传感器触发后读取载码体，则表明载码体存在错误。

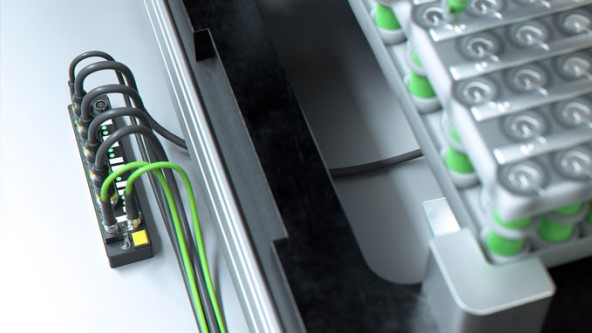

RFID设备和触发传感器直接连接至TBEN-S2-2RFID-4DXP。该IP67接口通过PROFINET与PLC通信。作为多协议设备，其也可无缝用于Ethernet/IP或Modbus TCP网络，而无需任何用户干预。
