Product TN-M30-H1147/C53
HF读写头
用于带TBEN-*的总线拓扑
Order number: 7030730- M30 x 1.5圆柱螺纹
- 铜镀铬
- 未端接的设备
- 设备仅可在线路拓扑TBEN-S*-2RFID-*或TBEN-L*-4RFID-*中运行
- 每条线路最多允许使用32个节点或连接
- 使用相应的端接电阻（见附件）
- 观察电源性能，特别是启动时的性能，并观察电缆的最大载流能力
- 请观察线路的电压降。
- 分支线路的最大长度为2米
- 总线的最大长度为50米
- 默认情况下，命令只能由一个读写头处理，使HF总线模式适用于静态应用和低动态应用
- 在连续HF总线模式下，在总线拓扑中的所有读写头上同时执行命令。记录的数据存储在的模块环型存储器中
- 会自动为读写头分配地址
- 可根据不同的应用需求设定地址
- 仅通过连接至BL ident接口模块进行供电和操作
- M12 × 1接插件，仅通过BL ident延长线连接
常用数据
| EAN | 4047101419399 |
| eCl@ss-Code (V5.1.4): | 27280401 -/- 射频识别系统 RFID |
| 关税编号 | 84719000000 |
| 原产国 | DE |
| 重量 | 105 g |
技术数据
| 技术 | HF RFID |
| 无线通讯与协议标准 | ISO 15693, NFC Typ 5 |
| 设计 | 螺纹 |
| 结构尺寸 | M30 x 1.5 |
| 最大读写距离 | 77 mm |
| 安装方式 | 非齐平 |
| 网络协议 | 连接到RFID接口 |
| 适用于TBEN-*上的总线模式 | 是 |
| 外壳材料 | 金属, CuZn, 镀铬 |
| 工作温度 | -25…+70 °C |
| 防护等级 | IP67 |
产品传单
产品目录
制造商声明
快速入门指南
配置手册
CAD文件
HF总线模式的计算工具
Mounting accessories
|

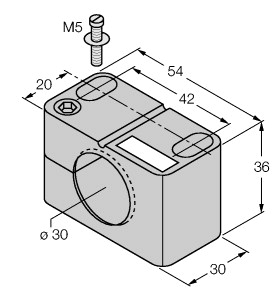

BST-30B
用于圆柱螺纹传感器的带塞子的安装夹具；材料：PA6 |
6947216 |
|
BST-30N
用于圆柱螺纹传感器的不带塞子的安装夹具；材料：PA6 |
6947217 |
|

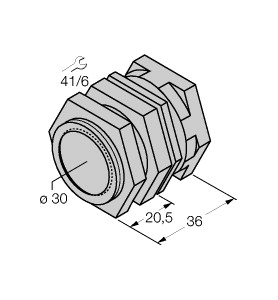

QM-30
快速安装支架单端封闭；材料：铜镀铬外螺纹M36 × 1.5。注意: 使用快速安装支架时，接近开关的开关距离可能更改。 |
6945103 |
|
BSS-30
用于平滑圆柱型和圆柱螺纹传感器的安装夹具；材料：PP |
6901319 |
|
BSS-TSM 2 pcs
DIN导轨螺母，用于BSS和BSM安装夹具，安装在DIN导轨上 |
6901323 |
|
MW30
用于圆柱螺纹传感器的安装托架；材料：不锈钢 A2 1.4301 (AISI 304) |
6945005 |
Connectivity accessories
|
RSE57-TR2/RFID
端接电阻可构建RFID线路拓扑 |
6934908 |
|
VT2-FKM5-FKM5-FSM5
T型分路器可构建RFID线路拓扑 |
6930573 |
|
VB2-FKM5-FSM5.205-FSM5.305/S2550
Y形分路器可用于为RFID总线拓扑重复供电 |
6936821 |
|
RK4.5T-2-RS4.5T/S2503
BL ident线缆，直式M12母头接插件转直式M12公头接插件，线缆长度2 m，护套材质PUR，黑色 |
7030331 |
