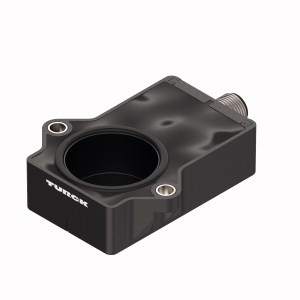

Product RI20P1-QR20-LU4X2-H1141
微型编码器
模拟量输出型
优质线
Order number: 100000202- 矩形，塑料材质
- 结构紧凑，外壳坚固
- 通用安装方式
- 交货范围中包括定位元件P1-RI-QR20
- 车辆行业的供电为12V和24V
- 增强的抗干扰能力100 V/m遵循e1认证
- 抗传导干扰符合标准DIN ISO 7637-2 (SAE J 113-11)
- 温度范围扩大
- 高防护等级 IP68/IP69K
- 防盐雾和快速温变
- LED指示灯显示正常感应距离
- 抗电磁干扰
- 分辨率0.09°
- 3线，8…30 VDC
- 模拟输出0.5…4.5 V
- 无RLC耦合时输出为5 V（典型值）
常用数据
| EAN | 4047101435498 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- 绝对编码器 |
| 关税编号 | 90318080000 |
| 原产国 | DE |
| 重量 | 100 g |
技术数据
| 编码器线缆 | Premium-Line |
| 技术 | 非接触编码器 |
| 输出类型 | 单圈绝对值型 |
| 轴型 | 盲孔轴 |
| 轴径D (mm) | 6, 6.35 |

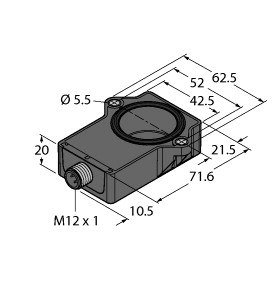

| 结构尺寸 | 71.6 x 62.6 x 20 mm |
| 法兰类型 | 不带安装支架 |
| 测量范围 | -10…10° |
| 工作电压 | 8…30 VDC |
| 输出性能 | 模拟量输出 |
| 模拟量电压输出 | 0.5…4.5 V |
| 电气连接 | 接插件, M12 × 1 |
| 外壳材料 | 塑料, Ultem |
| 工作温度 | -40…+85 °C |
| 防护等级 | IP68/IP69K |
Data Sheets
产品传单
产品概述
产品目录
手册
认证/声明
Connectivity accessories
|
RKC4T-2/TXL
连接线缆，M12母头接插件，直式3针，线缆长度2 m，护套材质PUR，黑色；cULus认证 |
6625500 |
|

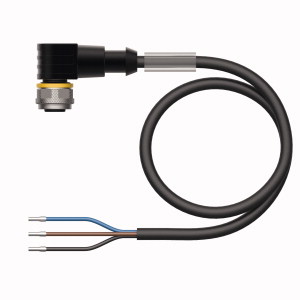

WKC4T-2/TXL
连接线缆，M12母头接插件，弯式3针，线缆长度2 m，护套材质PUR，黑色；cULus认证 |
6625512 |
